EtherCAT 대응 디지털 입출력 모듈

Ezi-IO EtherCAT DIO는 고속 이더넷(199Mbps, 전이중 통신방식) 기반의 필드버스인 EtherCAT을 지원하는 디지털 입출력 모듈입니다.
Ezi-IO EtherCAT DIO는 CoE(CAN application protocol over EtherCAT) 프로토콜을 지원하는 EtherCAT 슬레이브 모듈입니다. CiA401 I/O 프로파일에 대응하며, 토폴로지의 제한을 받지 않고 마스터와 연결할 수 있습니다.

간편한 배선

Ezi-IO EtherCAT DIO는 e-CON 커넥터 타입과 푸시인 (Push-in) 방식의 터미널 블록 타입의 제품을 제공하므로 용도에 맞게 선택하여 사용할 수 있습니다. e-CON 커넥터는 센서 커넥터 업계의 표준에 대응하고, 푸시인 방식의 터미널 블록은 페룰(Ferrule) 단자를 사용하여 각종 기기와 쉽게 접속할 수 있으므로 작업이 훨씬 간편해져 배선 공수를 줄일 수 있습니다.

모든 통신 동기 모드 지원

Ezi-IO EtherCAT DIO는 모든 EtherCAT 통신 동기를 지원합니다.
사용목적에 따라 Free Run 모드, SM 이벤트 동기 모드, DC SYNC 이벤트 동기 모드 중에서 선택할 수 있습니다. (옵션 A 타입에 한함)

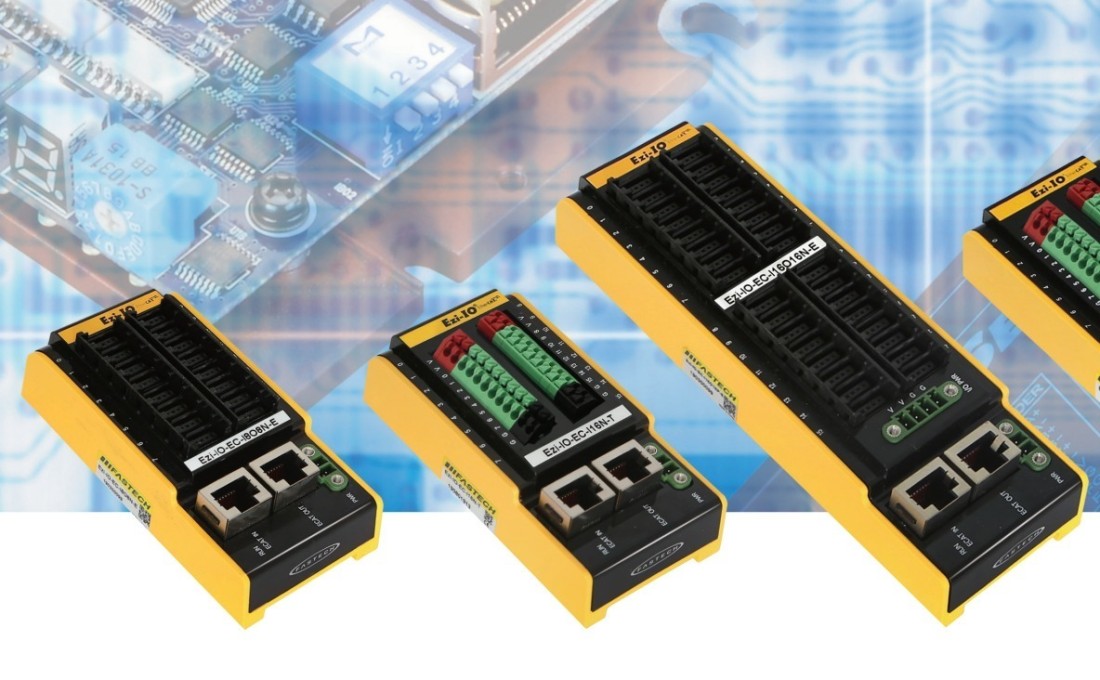

다양한 입출력 모듈 제공

Ezi-IO EtherCAT DIO는 16점과 32점 모듈을 제공합니다.
16점 타입으로는 DC 입력 16점, 트랜지스터 출력 16점, DC 입력 8점/트랜지스터 출력 8점 혼합모듈이 있으며, 32점 타입으로는 DC 입력 32점, 트랜지스터 출력 32점, DC 입력 16점/트랜지스터 출력 16점 혼합모듈이 있습니다. 또 Ezi-IO EtherCAT DIO는 다양한 입출력 기기를 사용할 수 있도록 NPN/PNP 대응형 모듈을 제공합니다.

 •제품 규격

 •모듈 크기 [mm]
